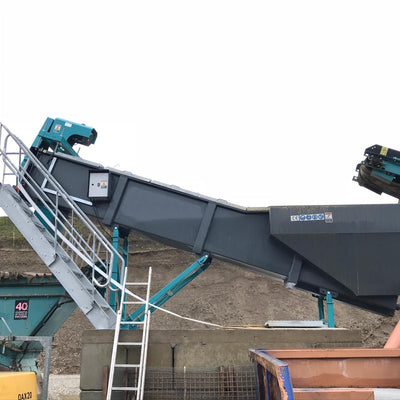

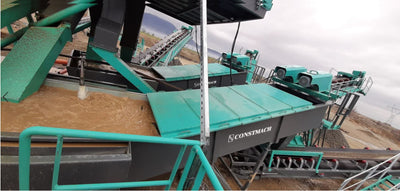

CSW-75 Helezonlu Kum Yıkama Makinesi (Spiral Kum Yıkama) 45-80 m3/h

CSW-75, zorlu üretim koşullarında verimli kum ve agrega yıkama için CONSTMACH çözümünü temsil eder. Bu spiral yıkama sistemi, malzeme gradasyonuna bağlı olarak saatte 45 ile 80 metreküp arasındaki kapasiteleri karşılayabilir ve özellikle fazla miktarda kil, silt veya diğer istenmeyen ince taneler içeren ince agregaların işlenmesi için uygundur. Makine oldukça basit bir prensiple çalışır: dönen vidalı paletler malzemeyi kaldırıp yıkarken su ters yönde akar ve böylece istenmeyen malzemeler değerli agregalardan etkin şekilde ayrılır.

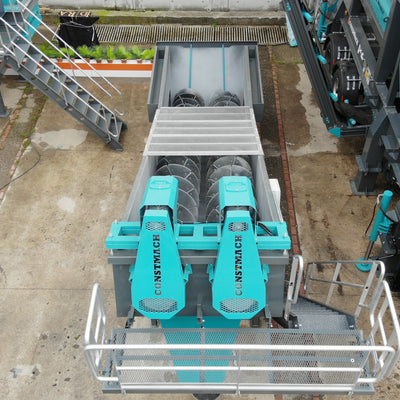

750 mm çapında bir vida ve 7.500 mm uzunluğunda bir tekne üzerine inşa edilen CSW-75, vidaları kontrollü 20 dev/dak hızda döndüren çift 7,5 kW motorla donatılmıştır. Bu nispeten düşük dönüş hızı, malzemenin nazikçe taşınmasını sağlarken yıkama etkisini de yüksek tutar. Ünite, 0-3 mm aralığındaki malzemeyi saatte 45 m³ kapasitede işlerken, 0-7 mm daha kaba beslemelerde saatte 80 m³ kapasiteye ulaşabilir. Su tüketimi saatte 40 ile 60 m³ arasında olup, bu kapasite sınıfı için makul bir seviyededir ve kapalı devre sistemlerde suyun etkin şekilde geri kazanılmasına imkan tanır.

Konstrüksiyon yaklaşımında hafif tasarımdan çok dayanıklılık ön plandadır. Ana gövde, sürekli çalışmanın getirdiği aşındırıcı koşullara dayanacak yapısal bütünlüğü sağlayan ağır çelik sacdan imal edilir. 5.800 kg ağırlığıyla CSW-75 sınıfının en hafif makinesi değildir, ancak bu ağırlık gereksiz tasarımdan değil, sağlam mühendislikten kaynaklanır. Yağ banyolu redüktör tasarımda özel önem verilen bir bileşendir ve CONSTMACH mühendislik ekibi, yüksek servis faktörlerine sahip elemanlar seçer. Güç aktarımına yönelik bu güvenli tasarım yaklaşımı, çalışma ömrünü uzatır ve bakım müdahalesi sıklığını azaltır.

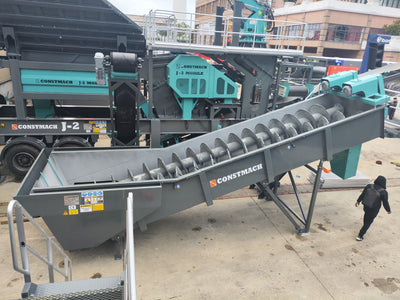

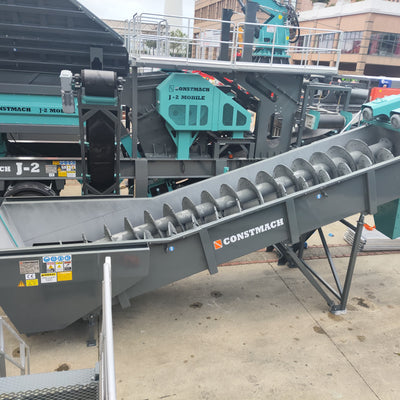

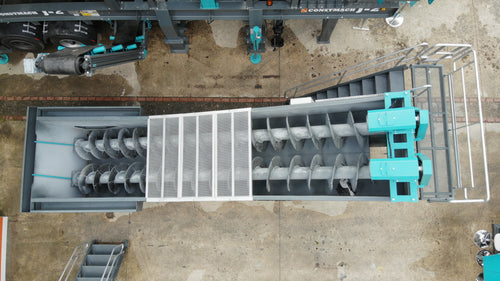

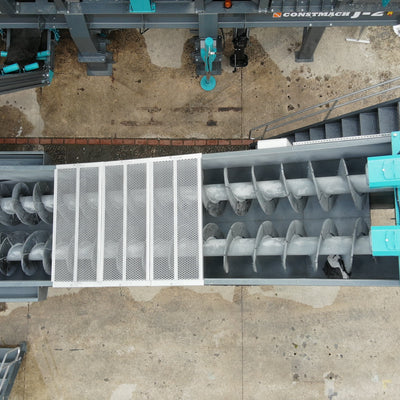

Vida millerine bağlı kauçuk paletler, malzeme ile doğrudan temas eden ve malzemeyi kaldıran elemanlardır. Bu paletler, vidalı yıkayıcı tasarımlarında standart olduğu üzere değiştirilebilir aşınma parçalarıdır, ancak gerçek saha koşullarında değiştirme kolaylığı büyük önem taşır. CSW-75’te palet değişimi, kapsamlı bir sökme işlemine gerek kalmadan yapılabilir, bu da rutin bakım sırasında duruş sürelerini en aza indirir. Çift milli konfigürasyon yükü dağıtır ve işletmede belirli bir operasyonel güvenlik sağlar; ancak normal çalışma sırasında her iki mil de genellikle eş zamanlı olarak çalışır.

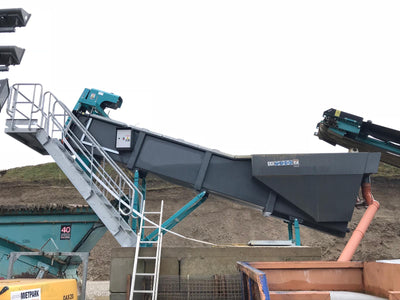

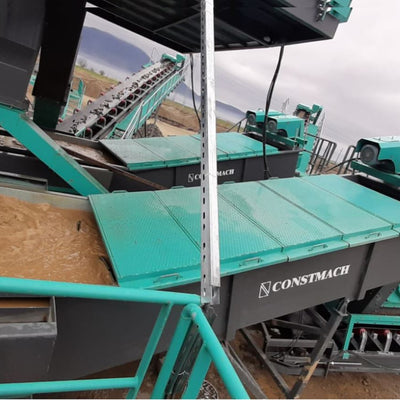

Malzeme, teknenin bir ucundan beslenir ve vida boyunca ilerlerken kaldırılır, yıkanır ve süzülür. Temiz kum, yüksek kotlu uçtan tahliye olurken, kirli su ve ince taneler daha düşük kotlu uçtan uzaklaştırılır veya ilave arıtma için yönlendirilir. Bu ters akışlı yıkama prensibi, istenen agrega ile istenmeyen ince malzeme arasındaki ayrım verimini maksimize eder. Sistem, özellikle 0-5 mm fraksiyonuna kırılmış, yüzeyleri kil ve kırma tozu ile kaplanmış malzemelerde etkili çalışır; bu tür kaplamalar beton kalitesini veya asfalt performansını olumsuz etkileyebilir.

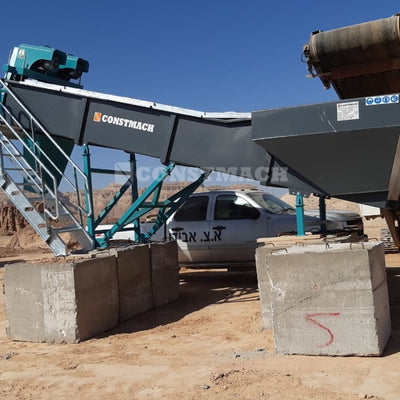

Kurulum ve devreye alma süreci, makinenin büyük ölçüde ön montajlı bir ünite olarak sevk edilmesi sayesinde oldukça hızlı ilerler. Temel gereksinimleri basit yapıdadır ve su besleme ile deşarj bağlantı noktaları sektör standartlarına uygun şekilde tasarlanmıştır. Operatörler, erişilebilir servis noktalarını ve kontrol alanlarının mantıklı yerleşimini takdir eder. Düzenli bakım; redüktör yağ seviyelerinin kontrolü, palet aşınmasının izlenmesi ve rulman sıcaklıklarının takibi gibi işlemleri içerir ve bunların tamamı sürekli müdahale gerektirmek yerine öngörülebilir bakım periyotlarına göre planlanır.

CSW-75, temiz ve doğru gradasyona sahip kumun zorunlu olduğu beton üretim hatlarında veya 75 mikron elekten geçen malzeme miktarının sınırlandığı uygulamalarda ideal bir çözümdür. Yıkama görevini, aşırı su tüketimi veya karmaşık kontrol sistemleri gerektirmeden yerine getirir; bu da işletme maliyetlerini makul seviyede tutarken, olası arızalarda arıza tespitini ve giderilmesini daha kolay hale getirir.
