CSW-50 Helezon Kum Yıkayıcı (Spiral Kum Yıkama) 25–45 m3/h

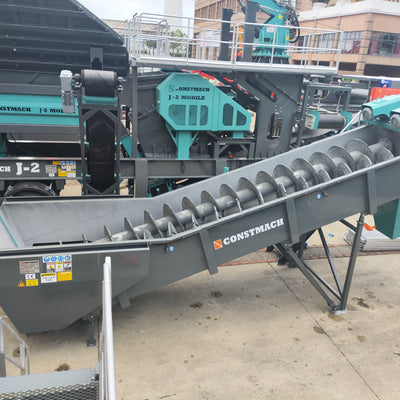

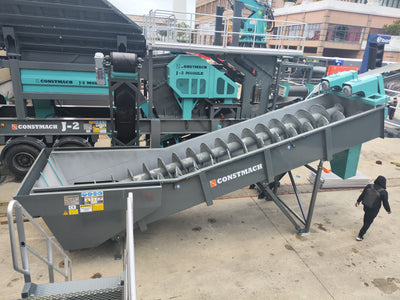

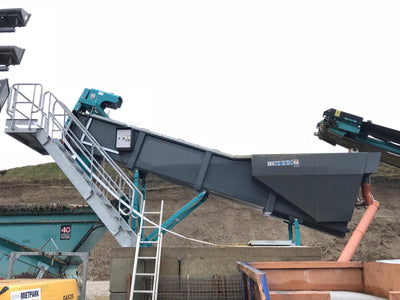

CSW-50 helezonlu kum yıkama makinesi, agrega işleme tesislerinin zorlu gereksinimlerine CONSTMACH’ın mühendislik cevabı olarak geliştirilmiştir. Bu model, saatte 25 – 45 m³ aralığında pratik bir yıkama kapasitesi sunarak, büyük ekipman yerleşim alanlarına ihtiyaç duymadan güvenilir kum yıkama performansı arayan tesisler için özellikle uygun hale gelir. Ünitenin 500 mm çapında ve 5.000 mm uzunluğundaki helezonu, kum ve çakıl malzemeler üzerindeki kil, mil ve diğer istenmeyen ince taneleri sistematik olarak uzaklaştıran etkili bir yıkama bölgesi oluşturur.

Bu modeli özellikle dikkat çekici kılan, 0-3 mm ve 0-7 mm aralığındaki malzemelere odaklanmasıdır. Bu tane boyutları, agrega üretiminde temizlenmesi en zor fraksiyonları temsil eder. Kil parçacıkları, daha iri agregalara kıyasla bu ince malzemelerin yüzeyine daha inatçı şekilde yapışma eğilimindedir ve standart yıkama yöntemleri genellikle yeterli ayrımı sağlayamaz. CSW-50, malzemeyi yıkama haznesi boyunca yukarı taşıyan helezonlu konveyör hareketi ile bu sorunu çözerken, su akışı malzeme hareketine ters yönde ilerler. Bu süreç, su ile kirlenmiş agrega arasında tam ve sürekli temas sağlayarak etkin yıkama gerçekleştirir.

Helezon dakikada 24 devir hızında çalışır; bu hız, yıkama verimliliği ile malzeme aktarımı arasında denge sağlamak için dikkatle hesaplanmıştır. Hız çok yüksek olduğunda malzeme yeterli yıkama süresini bulamaz; çok düşük olduğunda ise kapasite düşer ve aşınma artar. Bu devir hızı, ünitenin boyutları ile birleştiğinde etkili temizlik için ideal kalma süresini oluşturur. 4 kW gücündeki motor, ağır kirlenmiş besleme malzemesi işlendiğinde dahi kararlı çalışma için yeterli tahriki sağlar.

CONSTMACH, CSW-50’yi doğrudan işletme ömrünü uzatan ağır sac gövde yapısı üzerine inşa etmiştir. Agrega yıkama ortamları son derece zorludur; aşındırıcı malzemeler, sürekli su teması ve kesintisiz titreşim, ekipman üzerinde yıpratıcı etki oluşturur. Dayanıklı gövde tasarımı bu etkilere karşı koyar; ancak asıl mühendislik yaklaşımı, redüktör özelliklerinde kendini gösterir. Yağ banyolu ağır hizmet tipi redüktör, standart bir katalog ürününden seçilmemiş, kum yıkama uygulamaları için CONSTMACH mühendislik ekibi tarafından özel olarak tasarlanmıştır. Bu özel tasarım sayesinde dişli sistemi, gerçek çalışma yükleri, malzeme ani beslemelerinden kaynaklanan darbe yükleri ve ekipmanın birkaç yıl mı yoksa onlarca yıl mı hizmet vereceğini belirleyen servis faktörleri dikkate alınarak boyutlandırılmıştır.

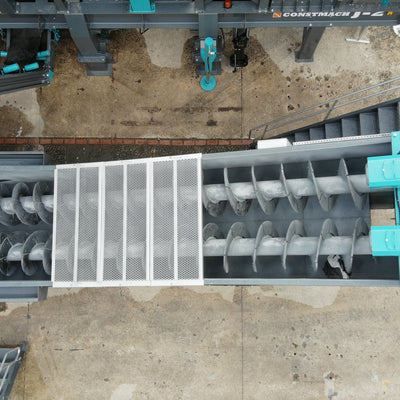

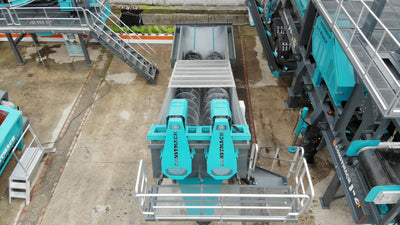

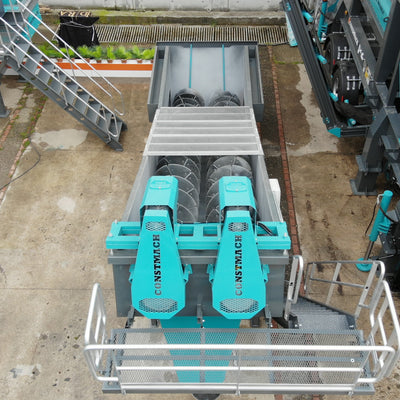

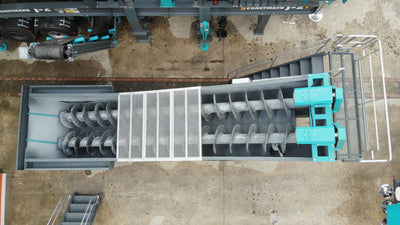

Bakım erişilebilirliği, CSW-50’nin pratik değerini tanımlayan önemli bir unsurdur. Değiştirilebilir kauçuk paletler bu açıdan akıllı bir tasarım tercihidir. Bu paletler, malzemeyi helezon kovanı boyunca yukarı taşımak için asıl mekanik işi yapar ve zamanla aşınır. Değiştirilebilir olmaları, operatörlerin tüm helezon şaftını değiştirmek zorunda kalmadan ekipmanın performansını yeniden eski seviyesine getirebilmesini sağlar. Tek veya çift milli konfigürasyon seçenekleri, saha gereksinimleri ve malzeme özelliklerine bağlı olarak işletmeye esneklik sunar.

Su tüketimi, kapasiteyle uyumlu şekilde saatte 25 – 45 m³ aralığındadır. Malzeme geçişi ile su kullanımı arasındaki bu bire bir oran, verimli bir yıkama tasarımını yansıtır. Bazı sistemler, istenen temizlik seviyesine ulaşmak için aşırı su tüketimine ihtiyaç duyar ve bu durum hem deşarj hem de işletme maliyetleri açısından zorluklar yaratır. CSW-50’nin su ihtiyacının işleme kapasitesine orantılı kalması, su yönetimi ve geri kazanım sistemlerinin tasarımını kolaylaştırır.

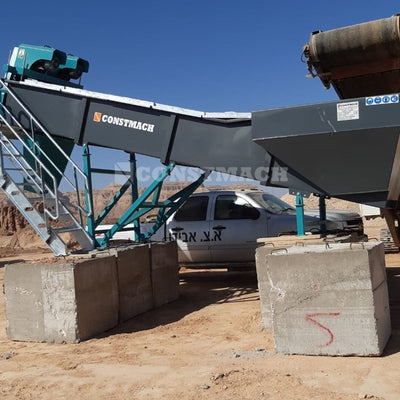

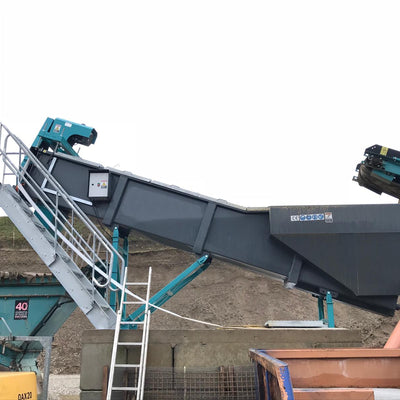

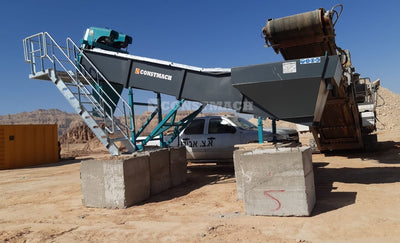

2.800 kg ağırlığındaki ünite, taşınma ve montajı zorlaştırmadan sağlam bir konstrüksiyon sunar. Bu ağırlık, gereksiz kütleden değil, çelik gövde ve tahrik bileşenlerinden kaynaklanır. Böylece, çalışma sırasında sağlamlık hissi veren ancak kurulumda olağanüstü temel hazırlığı veya özel kaldırma ekipmanları gerektirmeyen bir ekipman yapısı elde edilir.

Yüksek kil içeriğine sahip malzemeleri işleyen beton üretim tesisleri ve kırma-eleme tesisleri için CSW-50, şartname gereksinimlerini karşılayacak yıkama performansını sağlar. Temiz agrega yalnızca görünümle ilgili değildir; doğrudan beton dayanımı, işlenebilirlik ve dayanıklılık üzerinde etkili olur. Bu yıkayıcı, bu özellikleri olumsuz etkileyen kirleticileri malzemeden uzaklaştırır.
