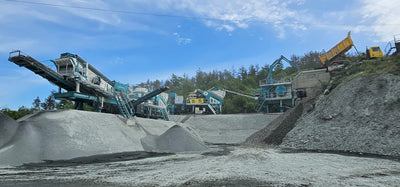

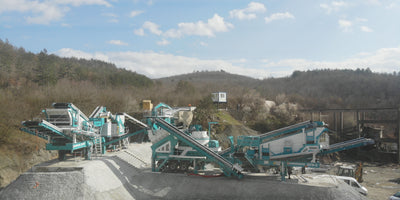

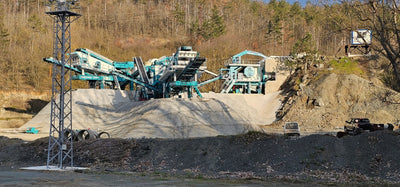

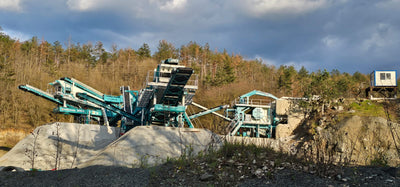

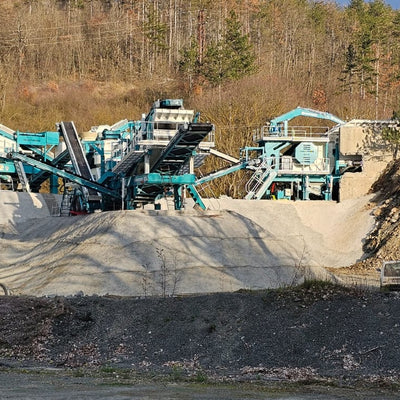

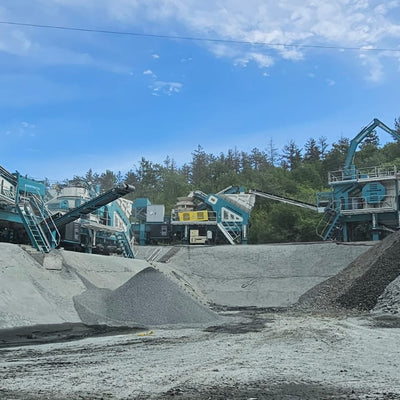

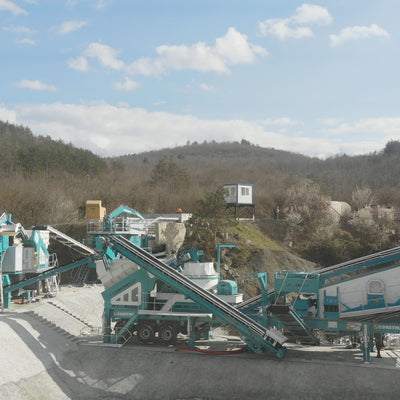

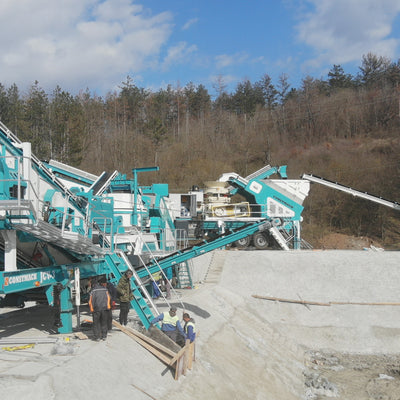

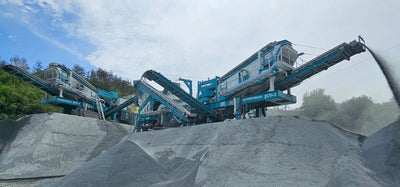

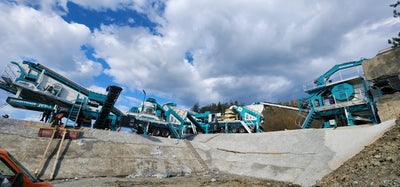

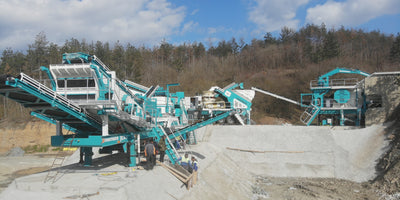

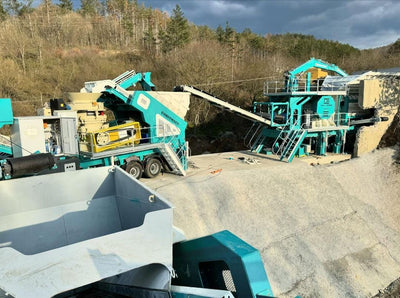

CONSTMACH JCV-3, kırma uygulamalarında maksimum esneklik gerektiren işletmeler için geliştirilmiş ileri düzey bir çözümdür. Bu üç şaseli mobil kırma tesisi, kanıtlanmış çeneli kırma teknolojisini konik kırma ve dik milli darbeli kırma (VSI) kabiliyetleriyle birleştirerek, en zorlu malzemeleri dahi işleyebilen ve üstün kalitede agrega üreten kapsamlı bir sistem sunar.
Mobil kırıcı, granit ve bazalt dahil olmak üzere son derece sert kaya oluşumlarını işlemek için özel olarak tasarlanmıştır. Bu mobil kırma tesisini diğerlerinden ayıran temel özellik, yüksek hacimlerde, mükemmel kübik forma sahip ince malzeme üretebilmesidir. Bu sayede, asfalt üretimi veya beton imalatı için özel agrega şekilleri talep eden projeler için ideal bir çözümdür.

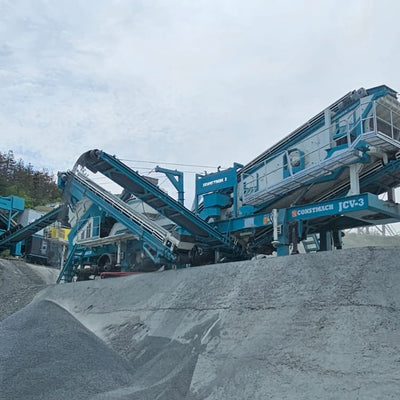

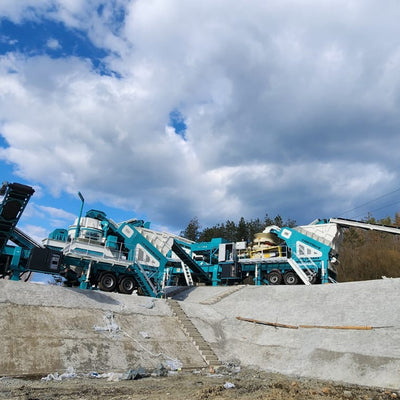

Üç bağımsız tekerlekli şasi üzerine inşa edilen JCV-3, sağlam JC-3 mobil çeneli kırıcıyla gelişmiş V-90 kum üretim tesisini entegre eder. Bu konfigürasyon, malzeme sertliğine bağlı olarak saatte 250 ila 300 ton kapasitede çalışabilen komple bir kırma devresi oluşturur. Sistem, 1.100 x 850 mm’ye kadar besleme ebatlarını kabul eder ve aynı anda beş farklı ürün fraksiyonu üretebilir.

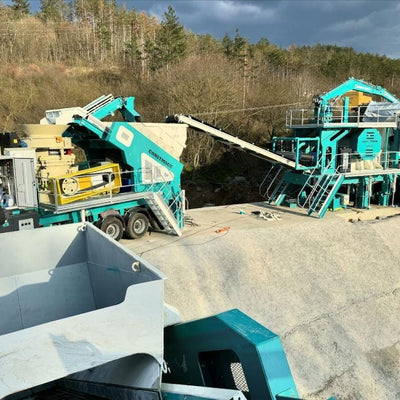

İlk şasi, titreşimli besleyici ve besleme bunkerine sahip CJC-110 primer çeneli kırıcıyı barındırır. By-pass bant konveyörü, malzeme primer kırıcına ulaşmadan önce toprak ve istenmeyen ince malzemeleri devre dışı bırakır. Şasi, hızlı kurulum için hidrolik denge ayaklarına sahiptir ve entegre bir toz bastırma sistemi ile donatılmıştır. Operatörler bu aşamayı uzaktan erişim özellikli, PLC tabanlı bir otomasyon sistemi üzerinden kontrol eder.
İkinci şaside, sekonder kırma için Metso HP300 konik kırıcı (veya muadili) görev yapar. Malzeme, çeneli kırıcından konik kırıcının besleme bunkerine aktarılır ve ardından iki katlı titreşimli elekten geçirilir. Elekten geçen fazla iri malzeme, kapalı devre çalışmayı sağlayacak şekilde geri dönüş bant konveyörü ile yeniden konik kırıcıya gönderilir. Katlanabilir stok bantları verimli malzeme stoklamayı sağlarken, sınıflandırılmış malzeme özel bir bant konveyör ile üçüncü şasiye aktarılır. Bu orta ünite, opsiyonel dizel jeneratör ile çalıştırılabilir ve bu sayede uzak sahalarda enerji bağımsızlığı sağlar.

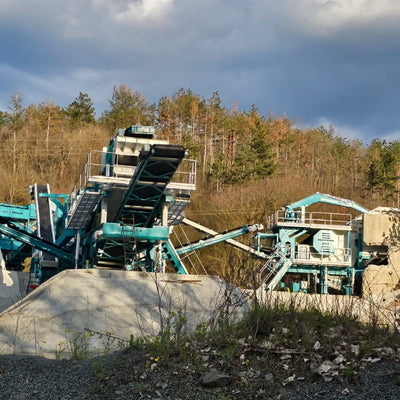

Üçüncü şasi, kapalı rotorlu tasarıma sahip VSI-900-CR dik milli darbeli kırıcıyı içerir. Bu VSI, önceden kırılmış malzemeyi üstün şekil özelliklerine sahip kaliteli kum ve agregaya dönüştürür. Üç katlı titreşimli elek, son ürünleri sınıflandırırken, ek şekillendirme gerektiren malzeme geri dönüş sistemiyle tekrar devreye alınır. Birden fazla stok bandı, nihai ürünlerin yükleme ve sevkiyat için düzenli şekilde stoklanmasını sağlar.
Her bir şasi bağımsız çalışabilse de, CONSTMACH kontrol mimarisi sayesinde birbiriyle tam uyum içinde entegre olur. Tüm mobil kırma tesisi, SIEMENS ve SCHNEIDER bileşenleri kullanılan tek bir tablet kontrolörü üzerinden yönetilir. Bu merkezi kontrol yapısı, çok kademeli kırma işlemlerinde görülen tipik karmaşıklığı ortadan kaldırır.
Şantiyeler arasındaki nakliye sürecinde herhangi bir zorluk yaşanmaz; zira üç şasinin tamamı uluslararası karayolu nakliye yönetmeliklerine uygundur. Her şasi tekerlekli yapıdadır ve çalışma esnasında hidrolik ayaklarla sabitlenir. Birinci şasi 13 x 3,4 x 4,5 metre, ikinci şasi 20 x 4,4 x 4,5 metre, üçüncü şasi ise 20,8 x 4,85 x 4,5 metre ölçülerindedir. Toplam ağırlık 145 tondur.
Kurulum süresi, geleneksel kırma tesisleriyle kıyaslandığında son derece kısadır. Operatörler şasileri konumlandırıp hidrolik ayakları açtıktan sonra, günler yerine saatler içinde üretime başlayabilir. Besleme bunkeri ve stok bantları üzerindeki opsiyonel hidrolik açma mekanizmaları, kurulum ihtiyaçlarını daha da azaltarak devreye alma sırasında vinç veya yükleyici kullanım ihtiyacını ortadan kaldırma potansiyeline sahiptir.
Tesis toplamda 905 kW motor gücü çeker ve şebekeden bağımsız çalışıldığı durumlarda 1500 kVA jeneratör gerektirir. Her şaside bulunan toz bastırma sistemleri çevresel gerekliliklere uyumu sağlarken ekipmanı da erken aşınmadan korur. Bu sistemler, işletme koşullarına göre yoğunluğunu ayarlayan otomasyon yapısına entegre çalışır.
Bu mobil kırıcı konfigürasyonu; altyapı projelerinde çalışan yükleniciler, birden fazla lokasyona hizmet veren taş ocakları ve esnek kırma çözümlerine ihtiyaç duyan madencilik operasyonları için özellikle değerlidir. Çeneli, konik ve VSI kırma kademelerinin kombinasyonu, sabit tesislerle aynı ürün kalitesini sunarken, modern agrega üretimi için gerekli mobiliteyi de sağlar. CONSTMACH’ın mühendislik tecrübesi ve bileşen seçimindeki titizliği, JCV-3’ün farklı uygulama ve çalışma koşullarında tutarlı performans göstermesini güvence altına alır.
