تمثل محطة التكسير المتنقلة CONSTMACH JCV-3 حلًا متقدمًا للعمليات التي تتطلب أقصى درجات التعددية في تطبيقات التكسير. يجمع هذا المصنع المتنقل ذو الشاسيه الثلاثي بين تكنولوجيا التكسير الفكية المجربة مع قدرات التكسير المخروطي وتأثير العمود الرأسي، مما يوفر نظامًا شاملاً يتعامل مع أكثر المواد تحديًا مع إنتاج ركام عالي الجودة.
تم تصميم الكسارة المتنقلة خصيصًا لمعالجة التشكيلات الصخرية الصلبة للغاية مثل الجرانيت والبازلت. ما يميز هذه المحطة المتنقلة هو قدرتها على توليد كميات كبيرة من المواد الدقيقة ذات الخصائص المكعبية الممتازة، مما يجعلها مثالية للمشاريع التي تتطلب أشكالًا محددة للركام في إنتاج الأسفلت أو تصنيع الخرسانة.

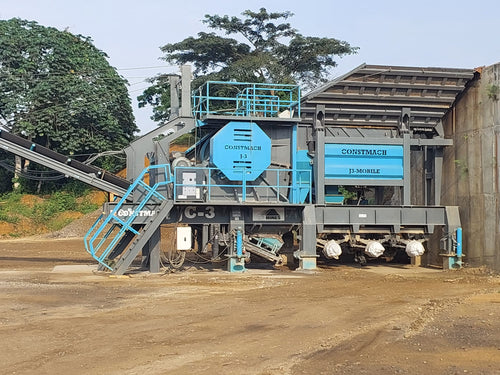

مبنية على ثلاثة شاسيهات مستقلة على عجلات، تجمع JCV-3 بين الكسارة الفكية المتنقلة JC-3 القوية ومحطة صنع الرمل المتقدمة V-90. يخلق هذا التكوين دائرة تكسير كاملة قادرة على معالجة 250 إلى 300 طن في الساعة، اعتمادًا على صلابة المادة. يقبل النظام أحجام تغذية تصل إلى 1,100 × 850 مم وينتج خمس فئات منتج متميزة في وقت واحد.
يحتوي الشاسيه الأول على الكسارة الفكية CJC-110 مع مغذي هزاز وحاوية تغذية. يقوم حزام النقل التخطي بإزالة التربة والشوائب غير المرغوب فيها قبل أن تصل المادة إلى الكسارة الفكية. يتضمن الشاسيه أرجل تثبيت هيدروليكية للإعداد السريع ويتميز بنظام تكثيف الغبار المتكامل. يتحكم المشغلون في هذه المرحلة من خلال نظام أتمتة يعتمد على PLC مع وظيفة التحكم عن بُعد.
على الشاسيه الثاني، تتولى الكسارة المخروطية Metso HP300 (أو ما يعادلها) التكسير الثانوي. يتدفق المواد من الكسارة الفكية إلى حاوية التغذية للكسارة المخروطية، ثم تمر عبر شاشة اهتزازية ذات طبقتين. يعيد حزام التغذية المواد الكبيرة الحجم إلى الكسارة المخروطية للمعالجة الإضافية. تسهل الحوامل القابلة للطي التعامل مع المواد بشكل فعال، في حين ينقل حزام مخصص المواد المصفاة إلى الشاسيه الثالث. يمكن لهذا الوحدة الوسطى العمل مع مولد ديزل اختياري، مما يوفر استقلالية الطاقة في المواقع النائية.
يحتوي الشاسيه الثالث على كسارة تأثير عمودية VSI-900-CR مع تصميم روتور مغلق. تحول هذه الكسارة VSI المادة المكسرة بالفعل إلى رمل وركام عالي الجودة مع خصائص شكل ممتازة. تفصل شاشة اهتزازية ذات ثلاث طبقات المنتجات النهائية، مع وجود نظام تغذية يعيد المواد التي تحتاج إلى تشكيل إضافي. تنظم الحوامل المتعددة للمواد المخزنة المنتجات الجاهزة للتحميل والنقل.
تعمل كل وحدة شاسيه بشكل مستقل ولكنها تتكامل بسلاسة من خلال بنية التحكم الخاصة بـ CONSTMACH. يتم تشغيل المحطة المتنقلة بأكملها من خلال جهاز تحكم لوحي واحد، باستخدام مكونات SIEMENS و SCHNEIDER لأداء موثوق. يلغي هذا التحكم المركزي التعقيد المرتبط عادةً بعمليات التكسير متعددة المراحل.
لا توجد تحديات في النقل بين مواقع العمل، حيث أن جميع الشاسيهات الثلاثة تتوافق مع لوائح النقل الدولية على الطرق. يدور كل شاسيه على عجلات وينشر أرجل هيدروليكية لضمان الاستقرار أثناء التشغيل. يبلغ طول الشاسيه الأول 13 × 3.4 × 4.5 مترًا، بينما يمتد الشاسيه الثاني إلى 20 × 4.4 × 4.5 مترًا، والشاسيه الثالث يصل إلى 20.8 × 4.85 × 4.5 مترًا. يبلغ الوزن الإجمالي 145 طنًا.
وقت الإعداد سريع بشكل ملحوظ مقارنة بمحطات التكسير التقليدية. يمكن للمشغلين تحديد موضع الشاسيه، وتمديد الأرجل الهيدروليكية، وبدء الإنتاج في غضون ساعات بدلاً من أيام. تقلل آليات الفتح الهيدروليكية الاختيارية على حاوية التغذية وأحزمة المخزون من متطلبات الإعداد، مما يلغي الحاجة إلى الرافعات أو المحملات أثناء بدء التشغيل.
يستهلك المصنع إجمالي قدرة محرك تبلغ 905 كيلو وات ويحتاج إلى مولد كهربائي بقدرة 1500 كيلو فولت أمبير عند التشغيل بدون الاتصال بشبكة الكهرباء. تحافظ أنظمة تكثيف الغبار على الامتثال البيئي وتحمي المعدات من التآكل المبكر. تتكامل هذه الأنظمة مع الأتمتة العامة، حيث تضبط شدة تكثيف الغبار بناءً على ظروف التشغيل.
تعد هذه التكوينات المتنقلة للكسارة قيمة خاصة للمقاولين العاملين في مشاريع البنية التحتية، ومشغلي المحاجر الذين يخدمون مواقع متعددة، وعمليات التعدين التي تتطلب حلول تكسير مرنة. تجمع مراحلي التكسير الفكية، والمخروطية، وVSI بين جودة المنتج التي تتوافق مع محطات التكسير الثابتة مع الحفاظ على التنقل الضروري لإنتاج الركام العصري. تضمن خبرة CONSTMACH الهندسية واختيار المكونات أن تقدم JCV-3 أداءً ثابتًا عبر تطبيقات وبيئات تشغيل متنوعة.
